Độ cứng của inox là một trong những thông số quan trọng khi lựa chọn vật liệu cho chi tiết chịu ma sát, va đập, tải trọng hoặc yêu cầu duy trì hình dạng ổn định. Tuy nhiên, inox có độ cứng cao không đồng nghĩa đó inox tốt. Mỗi mác inox, trạng thái vật liệu và phương pháp xử lý nhiệt có thể tạo ra độ cứng khác nhau, đáp ứng những yêu cầu cụ thể của từng ứng dụng.

1. Ý nghĩa của độ cứng inox

Độ cứng của inox là khả năng chống lại biến dạng dẻo cục bộ khi vật liệu chịu tác động từ ngoại lực. Hiểu đơn giản, inox càng cứng thì càng khó bị xước, cấn, lõm hoặc biến dạng tại vị trí chịu tác động. Với những chi tiết thường xuyên tiếp xúc với ma sát hoặc chịu tải lặp lại, bề mặt có độ cứng phù hợp giúp chi tiết duy trì kích thước, hạn chế mài mòn và tăng tuổi thọ sử dụng. Tuy nhiên, độ cứng và độ bền của inox là khác nhau. Inox có độ cứng cao chưa chắc độ dai tốt hoặc chịu va đập tốt. Ngược lại, một số mác inox có độ dẻo và khả năng chống ăn mòn nổi bật nhưng độ cứng lại không quá ấn tượng. Vì vậy, khi lựa chọn inox cho một chi tiết cụ thể, nên xem xét đồng thời độ cứng với độ bền kéo, giới hạn chảy, độ dẻo, khả năng chống ăn mòn và điều kiện làm việc cụ thể.

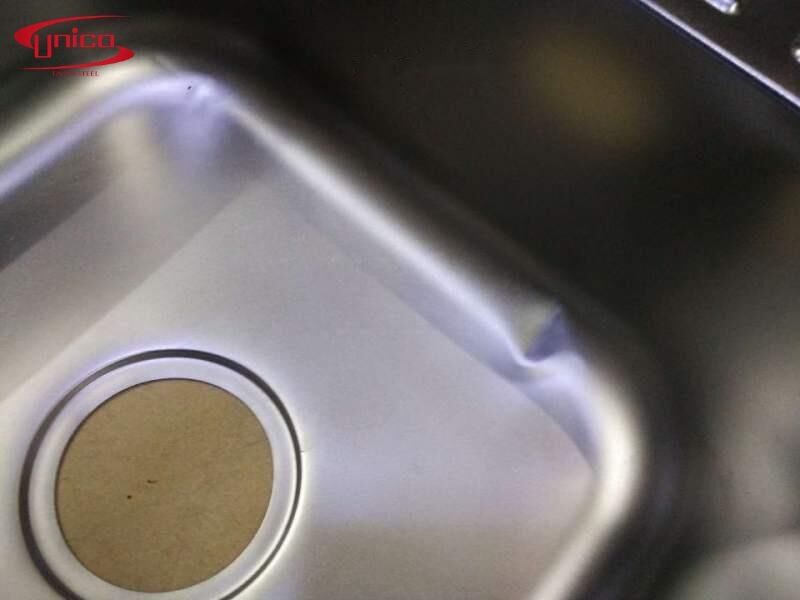

Độ cứng của inox là thông số thể hiện khả năng chống lại biến dạng khi có va đập

2. Phương pháp và thang đo độ cứng của inox

Độ cứng Brinell (HB)

Phương pháp Brinell sử dụng một viên bi có kích thước và tải trọng xác định để tạo vết lõm trên bề mặt inox, sau đó dựa vào kích thước vết lõm để tính độ cứng. Kết quả thường được biểu thị bằng HB hoặc HBW. Brinell phù hợp với việc kiểm tra các vật liệu có độ cứng tương đối đồng đều và thường được sử dụng để đánh giá thép, trong đó có nhiều loại inox.

Độ cứng Rockwell (HR)

Rockwell là phương pháp đo độ cứng dựa trên chiều sâu của vết lõm tạo ra trên bề mặt vật liệu dưới tác dụng của tải trọng quy định. Phương pháp này có nhiều thang đo khác nhau, trong đó HRC là thang thường được sử dụng để đánh giá các vật liệu có khả năng đạt độ cứng cao sau nhiệt luyện. Chẳng hạn, inox 440C sau nhiệt luyện với độ cứng đạt khoảng 58 – 60 HRC.

Độ cứng Vickers (HV)

Phương pháp Vickers sử dụng một đầu kim cương hình chóp để tạo vết lõm trên bề mặt inox. Độ cứng được xác định dựa trên kích thước vết lõm và thường biểu thị bằng HV. Phương pháp này thường được sử dụng khi cần đánh giá độ cứng của lớp bề mặt hoặc những chi tiết có kích thước nhỏ với nhiều mức độ cứng khác nhau.

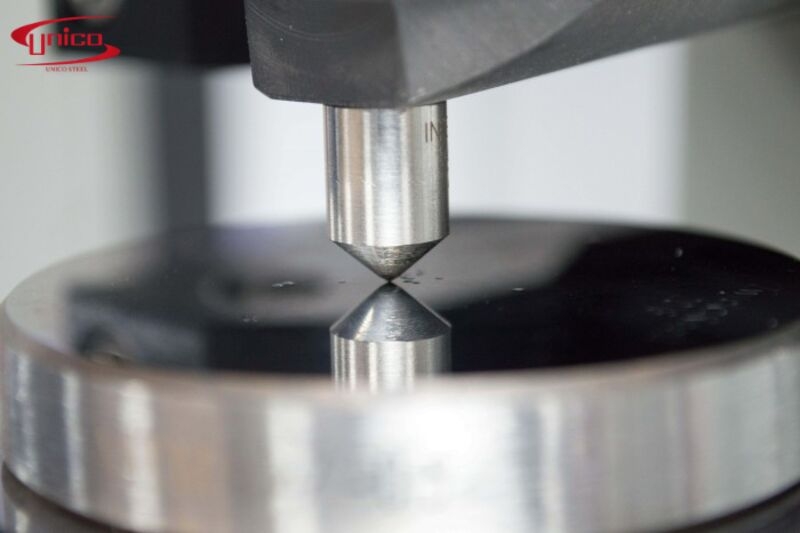

Độ cứng của inox được xác định bằng nhiều phương pháp, mỗi phương pháp sử dụng nguyên lý và thang đo khác nhau

3. Các mác inox có độ cứng cao

Inox 440C đạt độ cứng rất cao

Inox 440C là một trong những mác inox có khả năng đạt độ cứng cao nhất nhờ thuộc nhóm inox Martensitic và có hàm lượng Carbon tương đối cao. Sau khi được tôi và ram đúng quy trình, inox 440C có thể đạt khoảng 58– 60 HRC và chống mài mòn rất tốt. Đặc tính này giúp inox 440C phù hợp với vòng bi, dao, chốt, bạc và các chi tiết thường xuyên chịu ma sát. Tuy nhiên, độ cứng cao cũng khiến vật liệu khó gia công hơn và không phù hợp với ứng dụng yêu cầu độ dẻo hoặc khả năng hàn.

Inox 420 có thể tăng độ cứng sau nhiệt luyện

Inox 420 thuộc nhóm inox Martensitic, có khả năng tăng độ cứng thông qua tôi và ram. Sau nhiệt luyện, inox 420 có thể đạt khoảng 50 HRC, phù hợp với các chi tiết cần kết hợp giữa độ cứng, độ bền cơ học và khả năng chống mài mòn như dao, dụng cụ, trục, van và một số bộ phận máy. So với inox 440C, inox 420 thường được lựa chọn khi không cần mức độ cứng quá cao nhưng vẫn muốn vật liệu có khả năng nhiệt luyện và chống ăn mòn tốt hơn thép Carbon thông thường.

Inox 410 độ cứng phù hợp cho nhiều chi tiết cơ khí

Inox 410 cũng là inox Martensitic có thể nhiệt luyện để tăng độ cứng và độ bền cơ học. Mức độ cứng sau xử lý nhiệt thấp hơn inox 420 và inox 440C, nhưng đủ để đáp ứng nhiều chi tiết cơ khí chịu tải và mài mòn ở mức vừa phải. Inox 410 thường được sử dụng cho trục, chi tiết van, bánh răng, phụ tùng máy và các bộ phận cần độ bền cơ học kết hợp với khả năng chống ăn mòn ở mức phù hợp.

Inox 17-4PH đạt độ cứng cao nhờ hóa bền kết tủa

Inox 17-4PH, còn được gọi là inox 630, thuộc nhóm inox hóa bền kết tủa và có thể đạt độ cứng cao thông qua quá trình xử lý nhiệt hóa già. Tùy chế độ hóa già, cơ tính và độ cứng của vật liệu có thể được điều chỉnh theo yêu cầu sử dụng. Chẳng hạn, độ cứng inox 17-4PH ở trạng thái H1025 khoảng 401 HB. Nhờ kết hợp độ bền cao, khả năng chống ăn mòn và khả năng kiểm soát cơ tính bằng nhiệt luyện, inox 17-4PH thường được dùng cho trục, van, chi tiết máy và các bộ phận chịu tải.

Inox Duplex có độ cứng cao cùng độ bền cơ học tốt

Inox Duplex, chẳng hạn 2205 có độ cứng cao hơn các mác inox Austenitic thông dụng như inox 304 và inox 316, đồng thời nổi bật về độ bền và giới hạn chảy. Ở trạng thái ủ, Duplex 2205 có độ cứng khoảng 293 HB, kết hợp với khả năng chống ăn mòn tốt trong nhiều môi trường chứa Chloride. Vì vậy, inox Duplex 2205 phù hợp với các kết cấu, thiết bị và chi tiết vừa chịu tải vừa phải làm việc trong môi trường ăn mòn, thay vì được lựa chọn đơn thuần chỉ để đạt độ cứng cao.

Các mác inox như 440C, 410, 630,... có độ cứng cao sau nhiệt luyện hoặc hóa bền kết tủa

4. Các chọn inox theo độ cứng và điều kiện sử dụng

Nếu chi tiết chịu ma sát, va đập hoặc tải trọng động, có thể ưu tiên các mác có khả năng đạt độ cứng cao như inox 440C, inox 420 hoặc inox 17-4PH. Với môi trường chứa Chloride và đồng thời yêu cầu cơ tính cao, inox Duplex 2205 hoặc inox Super Duplex 2507 sẽ phù hợp hơn. Tuy nhiên, độ cứngcủa inox không phải là tiêu chí duy nhất. Khi ưu tiên khả năng chống ăn mòn, độ dẻo hoặc gia công, không nên chọn inox chỉ vì có HRC hoặc HB cao.

Nếu yêu cầu độ cứng cụ thể, cần ghi rõ mác inox, tiêu chuẩn, trạng thái vật liệu và mức độ cứng cần đạt. Đặc biệt, phải phân biệt độ cứng của vật liệu khi giao hàng với độ cứng sau nhiệt luyện. Nếu chi tiết được nhiệt luyện sau gia công, nên xác định cả chế độ xử lý nhiệt và độ cứng mục tiêu để đảm bảo vật liệu đạt đúng cơ tính cần thiết.

Mọi thắc mắc về độ cứng của inox hoặc cần sử dụng các mác inox có độ cứng cao, UNICO Steel sẵn sàng tư vấn và mang đến giải pháp vật liệu phù hợp nhất. Liên hệ ngay để được hỗ trợ nhanh chóng.

--------------------------------------------------------------------------------------

CÔNG TY TNHH CÔNG NGHIỆP VÀ THƯƠNG MẠI UNICO

Địa chỉ: Số 1137 Đê La Thành, Phường Láng, Hà Nội, Việt Nam

VPĐD Hà Nội: Số 266 Thụy Khuê, Tây Hồ, Hà Nội, Việt Nam

VPĐD TPHCM: 15F6 Đường DN5 - KDC An Sương, Phường Đông Hưng Thuận, HCM, Việt Nam

📞 Hotline Miền Bắc: 0559596886 (Ms.Lan)

Kinh doanh 01: 0969267880 (Mr.Hoàng)

Kinh doanh 02: 0904123459 (Mr.Mạnh)

Kinh doanh 03: 0936157449 (Mr.Thành)

Kinh doanh 04: 0936084349 (Ms.Linh)

📞 Hotline Miền Nam: 0967083036 (Mr.Khoa)

Kinh doanh Miền Nam: 0969856576 (Mr.Tùng)

📩 Email: sales@unicosteel.com.vn
