Độ cứng là một trong những đặc tính quan trọng nhất khi lựa chọn inox 440 cho dao cắt, vòng bi, khuôn và các chi tiết chịu mài mòn. Tuy cùng thuộc nhóm inox Martensitic nhưng inox 440A, 440B và 440C có hàm lượng Carbon khác nhau nên khả năng đạt độ cứng sau nhiệt luyện cũng khác nhau. Trong đó, inox 440C đạt độ cứng cao nhất trong ba mác.

1. Inox 440 có độ cứng bao nhiêu?

Inox 440 thuộc nhóm thép không gỉ Martensitic có khả năng hóa bền bằng nhiệt luyện. Độ cứng cụ thể của vật liệu thay đổi và khác nhau theo mác 440A, 440B hay 440C cũng như trạng thái vật liệu. Ở trạng thái sau nhiệt luyện phù hợp, inox 440 có thể đạt độ cứng khoảng 55 – 60 HRC, trong đó 440C thường đạt mức cao nhất.

Cụ thể, inox 440A thường đạt khoảng 55 HRC, 440B khoảng 56 HRC, còn 440C có thể đạt từ 58 HRC trở lên trong các điều kiện nhiệt luyện tham chiếu. Ở một số chế độ ram, inox 440C đạt độ cứng tới 58 – 62 HRC, cho thấy đây là mác có khả năng đạt độ cứng cao nhất trong ba loại.

Tuy nhiên, các mức HRC trên không phải giá trị cố định mà phụ thuộc vào hàm lượng Carbon của từng mác, trạng thái cung cấp và chế độ nhiệt luyện. Ở trạng thái ủ, vật liệu có độ cứng thấp hơn, thuận lợi cho gia công. Sau khi tôi và ram đúng quy trình, cấu trúc Martensite hình thành và độ cứng tăng lên. Nhưng độ cứng tăng thì độ dẻo dai của vật liệu giảm.

Độ cứng inox 440 tùy thuộc mác và trạng thái vật liệu

2. Ảnh hưởng của độ cứng đến khả năng chống mài mòn và gia công inox 440

Khả năng chống mài mòn

Độ cứng cao giúp inox 440 hạn chế biến dạng và hao mòn khi làm việc trong điều kiện ma sát, đặc biệt với các chi tiết cần duy trì hình dạng hoặc độ sắc trong quá trình sử dụng. Trong ba mác 440A, 440B và 440C, inox 440C có lợi thế rõ rệt khi yêu cầu khả năng chống mài mòn cao nhờ khả năng đạt độ cứng lớn sau nhiệt luyện. Tuy nhiên, độ cứng không phải yếu tố duy nhất quyết định mức độ chống mài mòn. Tải trọng, tốc độ chuyển động, bề mặt tiếp xúc, chất bôi trơn, nhiệt độ và chế độ nhiệt luyện cũng ảnh hưởng đến tuổi thọ của chi tiết.

Khả năng gia công

Độ cứng của inox 440 càng cao thì quá trình gia công càng đòi hỏi nhiều hơn về dụng cụ và chế độ cắt, đặc biệt khi tiện, phay hoặc khoan vật liệu đã qua nhiệt luyện. Vì vậy, inox 440 thường được gia công ở trạng thái ủ hoặc trạng thái phù hợp trước khi nhiệt luyện, sau đó thực hiện các công đoạn hoàn thiện để đạt kích thước và độ chính xác yêu cầu. Quy trình này giúp hạn chế khó khăn khi cắt gọt vật liệu đã đạt độ cứng cao, đồng thời kiểm soát tốt hơn biến dạng của chi tiết sau nhiệt luyện.

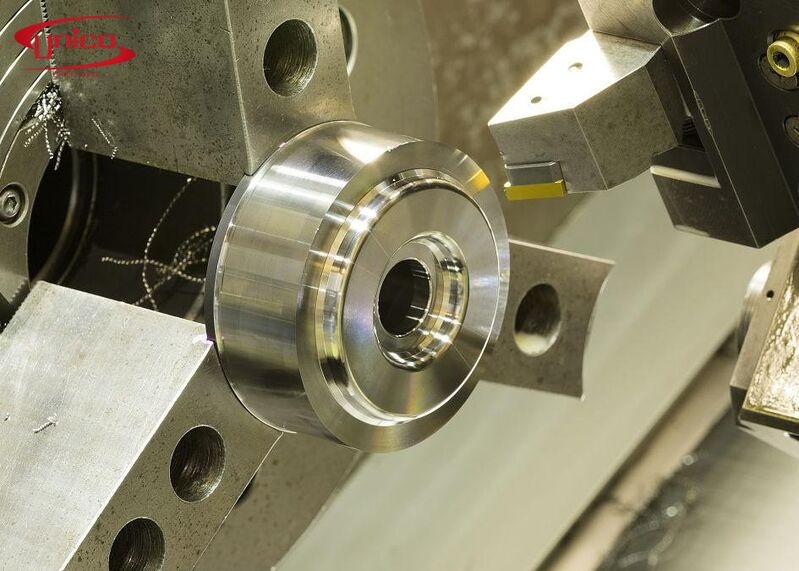

Độ cứng của inox 440 càng cao thì quá trình gia công càng đòi hỏi nhiều hơn về dụng cụ và chế độ gia công

3. So sánh độ cứng inox 440A, 440B và 440C

Inox 440A, 440B và 440C tương đương nhau về hàm lượng Chromium nhưng khác nhau về hàm lượng Carbon. Hàm lượng Carbon tăng dần từ 440A đến 440C giúp vật liệu có khả năng đạt độ cứng cao hơn sau nhiệt luyện. Vì vậy, xét về khả năng đạt độ cứng và chống mài mòn, thứ tự thường là 440A → 440B → 440C.

Mác inox	Hàm lượng C tham chiếu	Khả năng đạt độ cứng	Định hướng sử dụng
Inox 440A	0,65 – 0,75%	Cao, khoảng 55 HRC	Chi tiết cần độ cứng và chống ăn mòn tương đối tốt
Inox 440B	0,75 – 0,95%	Cao hơn, khoảng 56 HRC	Chi tiết cần cân bằng giữa độ cứng, độ dai và chống mài mòn
Inox 440C	0,95 – 1,20%	Cao nhất, tới 58 – 62 HRC	Chi tiết yêu cầu độ cứng và chống mài mòn cao



Các giá trị trên được hiểu theo thành phần và khả năng nhiệt luyện của từng mác, không phải một mức HRC cố định cho mọi sản phẩm. Điều kiện cung cấp, kích thước tiết diện và quy trình nhiệt luyện thực tế đều có thể làm thay đổi độ cứng vật liệu.

4. Chi tiết độ cứng của từng mác inox 440

Inox 440A

Inox 440A có hàm lượng Carbon khoảng 0,65 – 0,75%, thấp nhất trong ba mác 440A, 440B và 440C. Ở trạng thái ủ, độ cứng tham chiếu của inox 440A khoảng 285 HB, sau khi tôi và ram theo chế độ phù hợp, vật liệu có thể đạt khoảng 55 HRC. Mức độ cứng này giúp 440A đáp ứng các chi tiết cần khả năng chống mài mòn nhưng không yêu cầu độ cứng cao nhất, đồng thời hàm lượng Carbon thấp hơn 440B và 440C giúp vật liệu duy trì sự cân bằng tương đối tốt giữa độ cứng, độ dai và khả năng chống ăn mòn.

Inox 440B

Inox 440B có hàm lượng Carbon khoảng 0,75 – 0,95%, nằm giữa 440A và 440C nên khả năng đạt độ cứng sau nhiệt luyện cũng ở mức trung gian. Theo dữ liệu tham chiếu ASTM A276, inox 440B có thể đạt khoảng 56 HRC trong điều kiện nhiệt luyện quy định. Mức độ cứng cao hơn 440A giúp 440B có khả năng chống mài mòn tốt hơn, trong khi vẫn duy trì sự cân bằng nhất định về độ dai, phù hợp với những chi tiết không cần đến mức độ cứng cao nhất của 440C.

Inox 440C

Inox 440C có hàm lượng Carbon khoảng 0,95 – 1,20%, cao nhất trong ba mác nên có khả năng đạt độ cứng cao nhất sau nhiệt luyện. Theo dữ liệu tham chiếu ASTM A276, inox 440C có thể đạt khoảng 58 – 62 HRC, Vì vậy, 440C thường được lựa chọn cho các chi tiết cần độ cứng và khả năng chống mài mòn rất cao.

Tùy yêu cầu độ cứng của chi tiết mà chọn mác inox 440A, 440B hay 440C cho phù hợp

5. Nên chọn inox 440A, 440B hay 440C?

Nếu yêu cầu chính là độ cứng cao và khả năng chống mài mòn, inox 440C là lựa chọn nổi bật nhất trong ba mác. Đây là mác phù hợp với các chi tiết cần duy trì độ cứng sau nhiệt luyện và làm việc trong điều kiện ma sát. Nếu cần cân bằng giữa độ cứng, độ dai và khả năng chống ăn mòn, inox 440B có thể phù hợp hơn. Trong khi đó, inox 440A là lựa chọn đáng cân nhắc khi yêu cầu về độ cứng vẫn cao nhưng không cần đẩy khả năng hóa bền đến mức của 440C.

Do đó, việc chọn mác không nên dựa vào duy nhất yếu tố độ cứng, mà nên dựa trên yêu cầu thực tế của chi tiết, đặc biệt là độ cứng mục tiêu, khả năng chống mài mòn, độ dai, phương pháp gia công và chế độ nhiệt luyện. Nếu quý khách hàng còn phân vân vân trong việc lựa chọn, UNICO Steel sẵn sàng hỗ trợ.

UNICO Steel cung cấp inox 440 và tư vấn lựa chọn theo từng mác 440A, 440B và 440C, tùy yêu cầu kỹ thuật của sản phẩm. Bên cạnh đó, chúng tôi nhận cắt theo kích thước và chuẩn bị vật liệu phù hợp với công đoạn gia công tiếp theo. Đặc biệt, đầy đủ chứng từ chất lượng đi kèm. Liên hệ ngay hôm nay để nhận báo giá tốt nhất.

--------------------------------------------------------------------------------------

CÔNG TY TNHH CÔNG NGHIỆP VÀ THƯƠNG MẠI UNICO

Địa chỉ: Số 1137 Đê La Thành, Phường Láng, Hà Nội, Việt Nam

VPĐD Hà Nội: Số 266 Thụy Khuê, Tây Hồ, Hà Nội, Việt Nam

VPĐD TPHCM: 15F6 Đường DN5 - KDC An Sương, Phường Đông Hưng Thuận, HCM, Việt Nam

📞 Hotline Miền Bắc: 0559596886 (Ms.Lan)

Kinh doanh 01: 0969267880 (Mr.Hoàng)

Kinh doanh 02: 0904123459 (Mr.Mạnh)

Kinh doanh 03: 0936157449 (Mr.Thành)

Kinh doanh 04: 0936084349 (Ms.Linh)

📞 Hotline Miền Nam: 0967083036 (Mr.Khoa)

Kinh doanh Miền Nam: 0969856576 (Mr.Tùng)

📩 Email: sales@unicosteel.com.vn
